ESKYLOS2344材料的特（tè）性（xìng）

ESKYLOS2344鋼是（shì）電渣重熔（ESR）技術熔煉的熱作模具鋼。該鋼具有極佳的高溫強度、韌性、延展性和各向同性，具有優良的淬透性、抗回火軟化性能，良（liáng）好的可加工性及拋光性能。具有很好的抗熱（rè）疲勞龜裂、熱衝擊開裂、熱磨損及塑性變形性能，從而顯著提高模具使用壽命。

通過氮（dàn）化可增（zēng）加模具的耐磨性，但（dàn）降低模具的韌性。氮化前，鋼材必須硬化，且回火溫度至（zhì）少（shǎo）要高於氮化溫度50℃。

一般推薦離子氮化，氮化後表（biǎo）麵硬（yìng）度可達1100HV。該鋼業可在鹽浴爐或可控氣氛爐（lú）中進行碳氮共滲（軟氮化），共滲層硬度可（kě）達900~1100HV。軟氮化深（shēn）度建議不超過0.1mm。

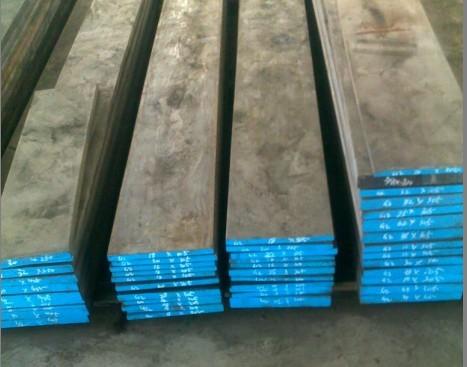

ESKYLOS2344供貨狀態

軟化退火態，硬度190HBW。

ESKYLOS2344化學成分

該鋼典型化學成分（質量分數）：C0.39%、Cr5.20%、Mn0.40%、Si0.90%、Mo1.50%、V0.90%.

ESKYLOS2344參考對應牌號

德國（guó）DIN標準牌號X40CrMoV5-1、美國AISI標準牌號H13ESR、瑞典一勝百（ASSAB）標準牌號8407.

ESKYLOS2344淬火、回火規範

第一次預熱溫度550~600℃，每25mm保溫約30min；第二次（cì）預熱溫度800~850℃，每25mm保（bǎo）溫約30min；奧氏體化溫度1000~1050℃，每25mm保持約30min，氣冷或油冷。

根據所要求的硬度，選擇適當的回（huí）火（huǒ）溫度，至少回火兩次，每次回（huí）火（huǒ）後，必須冷（lěng）卻至室溫，最低回火溫度為250℃，模具需在回火溫度中至（zhì）少保溫（wēn）2h，應避（bì）免在425~550℃之間回火，以防止出現回（huí）火脆性。

ESKYLOS2344模具鋼 典型應用舉例

1）主要用於壓（yā）鑄模具（jù）。

2）擠（jǐ）壓模具、熱鍛模。

3）要（yào）求高鏡麵、高使用壽命的塑料（liào）模具。

如需（xū）了解更多關於（yú）ESKYLOS2344用途、ESKYLOS2344硬度 請致電銷售熱線：021-57836771/13386161399

http://www.shzhaoxiang.com/Product/8013655412.html
